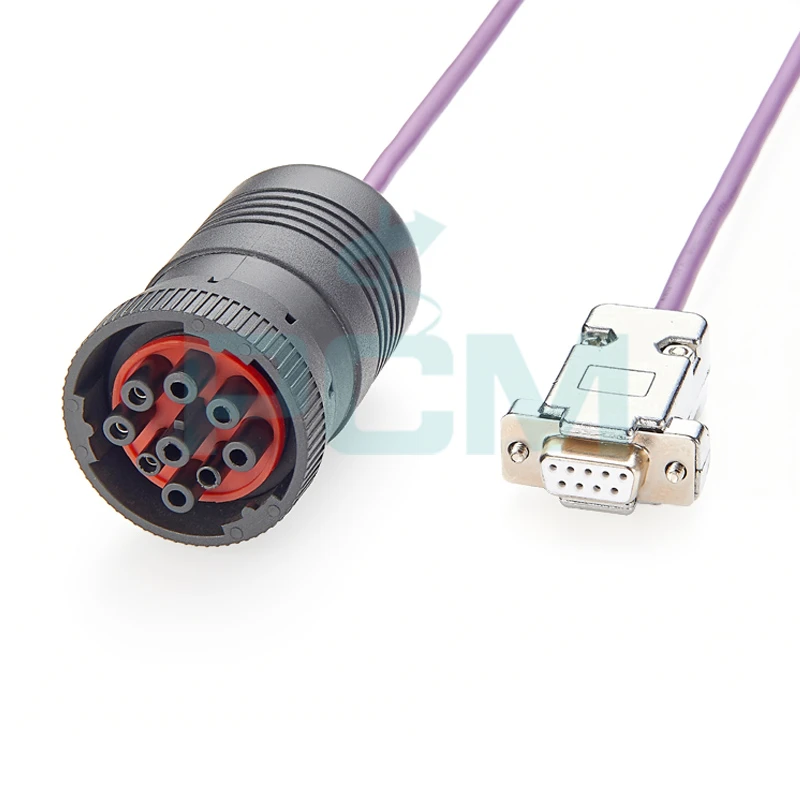

Câble CAN J1939 Type 1 Connecteur DEUTSCH vers DSub
Le câble CAN J1939 Type 1 connecteur DEUTSCH vers DSub fournit une solution de routage de câble CAN fiable pour les diagnostics et les communications de véhicules lourds pour les applications de protocole SAE J1939.
Caractéristiques
| Nom du produit | Câble CAN vers J1939 type 1 avec connecteur DEUTSCH |
| Compatible avec | Système de pointe IPEK-003009 |
| Dessin n °. | PCM-CAN-004 |
| Longueur de câble | 1m ou personnalisé |
| Connecteur 1 | Prise D-Sub à {0}} broches |
| Connecteur 2 | Connecteur DEUTSCH à 1 ou 2 pôles (J1939 type 1 ou 2) |
| Terminateurs | Non |
| Débit de données | 250 Ko |
| Calibre du fil | 24AWG |
| Diamètre du câble | 4,8 ± 2,2 mm |
| Gaine de câble | PVC, violet, UL2464, ignifuge |
| Isolation | Isolation flexible en polyéthylène de qualité électronique |
| Bouclier | Blindage en cuivre étamé pour une intégrité supérieure du signal |
| Coque de prise DB9 |
Alliage de zinc 9P chromé
|
| Vis |
vis courtes #4-40
|
Usage

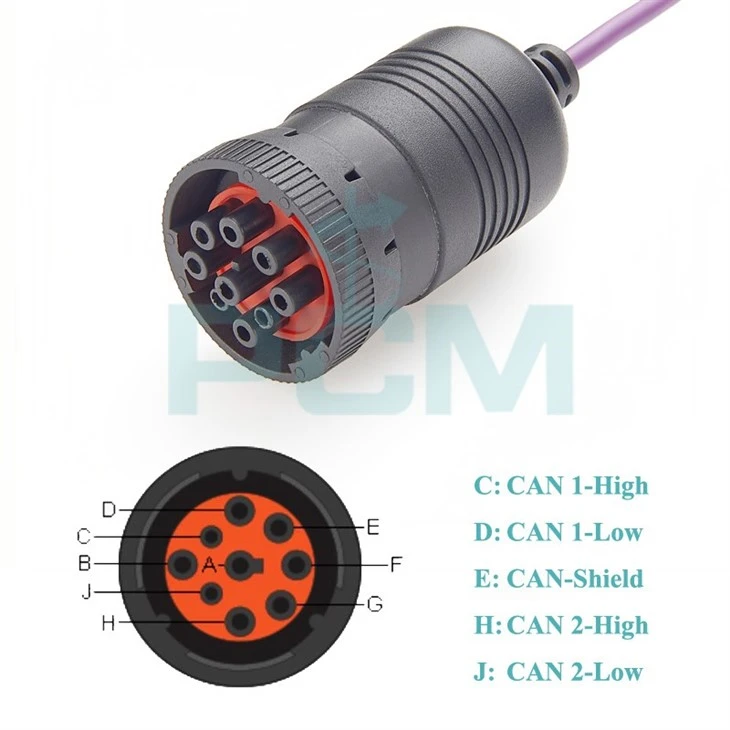

- Connecteur J1939 DEUTSCH:Utilisé pour se connecter aux périphériques ou nœuds du système J1939 dans les véhicules lourds (tels que les engins de chantier, les tracteurs, les machines agricoles, etc.), fournissant une interface physique et une connexion électrique.

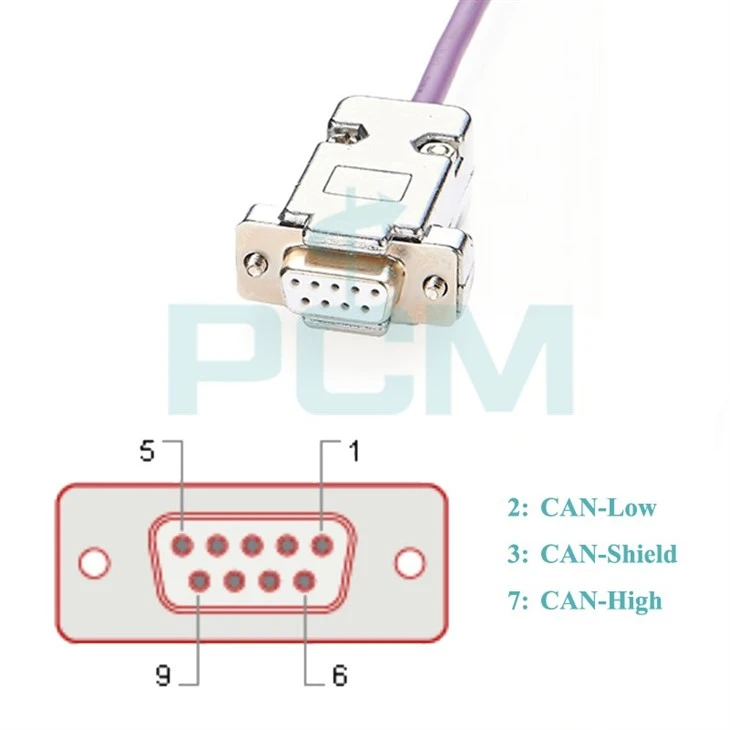

- Connecteur DB9:Généralement utilisé pour connecter des lignes CAN à des périphériques d'interface CAN, tels que des cartes d'interface CAN PEAK ou d'autres analyseurs CAN, pour l'acquisition, l'analyse et le diagnostic de données.
Applications
-
Industrie des véhicules lourds : les câbles adaptateurs CAN-J1939 peuvent être utilisés dans les engins de chantier, les tracteurs, les machines agricoles, etc.
-
Équipement de diagnostic : le câble CAN J1939 peut être utilisé pour la surveillance des données en temps réel et le diagnostic des pannes.
-
Application de bus CAN : le câble CAN J1939 prend en charge les exigences de transmission de données à haut débit et à haute stabilité.
FAQ
Q : Quelle est la différence entre le J1939 type 1 et le type 2 ?
R : La principale différence entre les connecteurs J1939 de type 1 et de type 2 réside dans leur compatibilité physique et les débits de communication pris en charge. Les connecteurs femelles de type 1 ne peuvent être insérés que dans des prises mâles de type 1, tandis que les connecteurs femelles de type 2 sont rétrocompatibles et peuvent être insérés dans des prises mâles de type 1 et de type 2. De plus, les connecteurs de type 1 sont applicables à la norme SAE J1939-13 et prennent en charge des débits de communication allant jusqu'à 250 000 bits/seconde, tandis que les connecteurs de type 2 sont applicables à la norme SAE J1939-14, qui ajoute la prise en charge de débits de communication de 500 000 bits/seconde.
