Câble d'encodeur de servomoteur
Introduction du câble d'encodeur de servomoteur
Câble d'encodeur de servomoteur - câble spécial pour système servo, un nouveau produit de série respectueux de l'environnement, le câble présente une série de caractéristiques uniques telles qu'une flexibilité élevée, une résistance à l'usure, une résistance au pliage, une résistance à l'huile, une résistance à la flexion, une résistance à la traction, une résistance à la torsion, un -interférences et résistance au vieillissement. Il est utilisé comme câble servo spécial pour connecter et contrôler le système servo. Il est parfaitement combiné avec le fonctionnement du servomoteur, améliorant considérablement l'efficacité de fonctionnement du servomoteur (moteur de commande, moteur d'actionneur).
Avantages du câble d'encodeur de servomoteur
Résistant à la flexion et aux chaînes porte-câbles
Utilisation d'un matériau PVC élastique mixte spécial très flexible, résistant à la tension et à la flexion
Résistant à l'huile et à la corrosion
Après 30 jours de test d'immersion, le câble peut toujours être utilisé normalement
Faible excentricité
L'épaisseur de la gaine est uniforme, empêchant les coupures de courant et protégeant efficacement l'âme du fil pour garantir la sécurité électrique.
Résistant aux températures élevées et basses
Le câble peut être utilisé normalement à des températures basses de 30 degrés et à des températures élevées de 105 degrés
Double blindage et anti-interférence
Filet de blindage haute densité + feuille d'aluminium, avec de meilleures performances anti-interférences
Large gamme d'applications
Utilisé pour diverses installations mobiles telles que des équipements d'automatisation, des robots, des chaînes de réservoirs, etc.
Gaine en PVC ignifuge
Il s'éteint instantanément lorsqu'il quitte la lumière, une petite quantité de fumée blanche, à la fois écologique et sûre
Impression claire sur la gaine du câble
Le corps du fil est imprimé avec les spécifications, la tension et d'autres informations
Types de câble d'encodeur de servomoteur
Classification par fonction
- Câble d'alimentation des servos
Principalement utilisé pour transmettre de l'énergie et fournir l'alimentation électrique requise pour les servomoteurs ou d'autres équipements.
Applicable aux servomoteurs de différentes marques, telles que SIEMENS, FANUC, Mitsubishi, etc.
- Câble de signal d'asservissement
Utilisé pour transmettre divers signaux de commande, tels que le démarrage, l'arrêt, le réglage, etc.
Applicable aux contrôleurs, capteurs et actionneurs de différentes marques, telles que OMRON, Allen-Bradley, Schneider Electric, etc.
- Câble d'encodeur de servo
Utilisé pour connecter des encodeurs et transmettre des signaux d'informations de position ou de mouvement.
Applicable aux codeurs de différentes marques, telles que Heidenhain, SICK, Baumer, etc.
- Câble de servofrein
Principalement utilisé pour transmettre des signaux de freinage et contrôler la fonction de freinage des servomoteurs ou d'autres équipements.
Applicable à certains systèmes d'asservissement nécessitant des fonctions de freinage, tels que FANUC, Yaskawa, etc.
Classification par type de connecteur

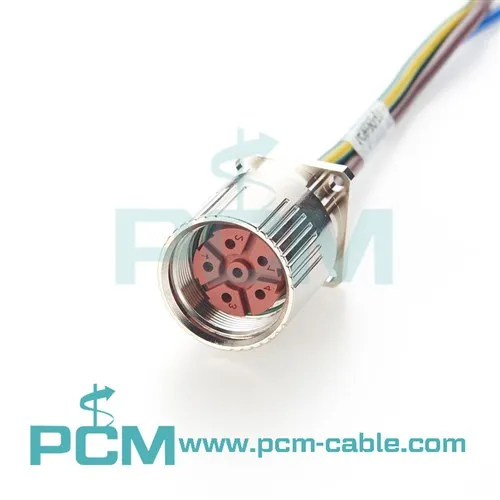

- Câble connecteur M23
- Applicable à de nombreux équipements industriels, tels que les servomoteurs, les encodeurs et les capteurs.
- Les câbles M23 sont très courants dans les marques allemandes, comme FANUC et SIEMENS.
- Les câbles M23 ont généralement des performances de protection fiables et peuvent être utilisés dans des environnements industriels difficiles.
- Numéros de broches : 4 broches, 6 broches, 8 broches, 12 broches, 17 broches, 19 broches.
- Câble connecteur M12
- Applicable aux petits robots, capteurs et actionneurs.
- Les câbles M12 sont largement utilisés dans certaines marques, comme OMRON et BALLUFF.
- Les câbles M12 ont généralement une conception compacte et un coût inférieur, adaptés aux applications dans des espaces restreints.
- Câbles de connecteur Sub-D
- Applicable à certains encodeurs et capteurs spécifiques, ainsi qu'à certains équipements anciens.
- Les connecteurs D-sub peuvent être plus courants chez certaines marques, telles que Panasonic.
- Les connecteurs Sub-D comportent généralement un grand nombre de broches et conviennent aux occasions où plusieurs signaux doivent être transmis.
- Autres types de connecteurs
Outre les connecteurs M23, M12 et D-sub, il existe d'autres types de connecteurs, tels que les connecteurs RJ45. Ces connecteurs peuvent être utilisés dans des marques spécifiques ou dans des applications spéciales, en fonction de la conception de l'équipement et des préférences du fabricant.
Applications du câble codeur de servomoteur
Installation fixe
Utilisé dans des endroits où le câble ne bouge pas, comme fixé dans une armoire.
Choisissez un type flexible standard ordinaire, un type résistant à l'usure, un type étanche, un type à forte interférence et d'autres produits de câbles.
Fonctionnement à long terme de la chaîne porte-câbles
Utilisé pour le fonctionnement à long terme d'une chaîne porte-câbles en forme de U, qui présente des exigences élevées en matière de résistance à la flexion du fil.
Choisissez des câbles de chaîne porte-câbles à haute flexibilité et ultra-rapides : résistants à l'usure, à la flexion, etc.
Résistance au mouvement de torsion du robot
Appliqué dans le câblage des robots. Il convient de prêter attention aux paramètres de flexion vers l'avant du fil, au nombre de torsions d'avant en arrière, etc.
Choisissez des produits extra-souples, ultra-souples et résistants à l’usure.
Automatisation industrielle
Appliqué aux dispositifs automatiques mécanisés, tels que la fabrication industrielle automatisée, diverses automatisations industrielles, équipements électromécaniques, machines-outils, équipements logistiques, etc.
Automatisation robotique
Fournir des solutions de câbles pour les restaurants et cafés robotisés sans pilote.
Nécessite une résistance à la fumée d’huile, aux températures élevées et basses, à la flexion et à l’usure.
Système d'entraînement par servomoteur
Convient pour une installation sous mouvement alternatif continu et flexion fréquente dans les environnements industriels.
Convient à diverses installations électriques dans des environnements intérieurs ou extérieurs secs ou humides.
Application du câble M23 dans Interbus
Interbus est un protocole de communication Fieldbus utilisé dans le domaine de l'automatisation industrielle. Il permet la transmission et le contrôle de données en temps réel entre divers appareils industriels, réalisant ainsi un contrôle et une surveillance automatisés.
L'application du câble M23 dans le système Interbus est généralement utilisée comme câble de connexion pour connecter divers appareils Interbus, tels que des modules IO, des capteurs, des actionneurs, etc. Ces appareils communiquent avec l'API ou d'autres contrôleurs via le réseau Interbus pour réaliser l'échange de données et transmission des instructions de contrôle.
Les applications spécifiques du câble M23 dans le système Interbus comprennent :
1. Connexion du module IO : connexion du module IO au bus Interbus pour transmettre des signaux d'entrée/sortie externes à l'automate ou à d'autres contrôleurs, ou pour envoyer des signaux de commande du contrôleur à des appareils externes.
2. Connexion de capteurs : connexion de divers capteurs (tels que des capteurs de température, des capteurs de pression, etc.) au réseau Interbus via le câble M23 pour une surveillance en temps réel de divers paramètres du processus de production.
3. Connexion des actionneurs : connexion des actionneurs (tels que moteurs, cylindres, etc.) au réseau Interbus via des câbles M23 pour recevoir les instructions de contrôle et effectuer les actions correspondantes.
4. Connexion d'appareils supplémentaires : connexion d'autres types d'appareils (tels que des encodeurs, des compteurs, etc.) au réseau Interbus via des câbles M23 pour étendre les fonctions et les capacités de surveillance du système.
À propos de l'usine
Câble Premier : votre source incontournable pour les câbles d'encodeur de servomoteur de précision
En tant que fabricant axé sur la recherche et le développement de faisceaux de câbles pour systèmes de connexion de contrôle industriel et de faisceaux de câbles robotiques, Premier Cable s'engage à fournir à ses clients des produits fiables et de haute qualité. Notre gamme de produits couvre une variété de câbles de codeur, de câbles de servomoteur, de câbles de frein, de câbles de codeur absolu, etc. pour répondre aux besoins de différentes industries.
Nos produits sont compatibles avec de nombreuses marques connues, notamment Siemens, Schneider Electric, Matsushita, Mitsubishi, Fuji, Delta, FANUC, Omron, etc. Cela garantit que nos produits peuvent fonctionner parfaitement avec les équipements et systèmes existants des clients, que ce soit dans le domaine de l’automatisation industrielle ou de la robotique.
Foire aux questions
Quelle peut être la longueur d'un câble d'encodeur de servomoteur ?
+
-
En règle générale, la longueur d'un câble d'encodeur de servomoteur peut être comprise entre 1 mètre (environ 3 pieds) et 10 mètres (environ 33 pieds). Les longueurs de câble de cette gamme peuvent généralement répondre aux besoins de la plupart des applications d'automatisation industrielle et de mécanique. Toutefois, pour certaines applications spéciales, des longueurs de câble plus longues ou plus courtes peuvent également être personnalisées pour répondre à des exigences spécifiques.
Quel est le rayon de courbure minimum du câble du servomoteur ?
+
-
Pour les câbles de servomoteurs, le rayon de courbure minimum dépend généralement du scénario d'application, comme les applications mobiles ou les installations fixes. D'une manière générale, dans les applications mobiles, afin d'assurer la durabilité et la fiabilité du câble, le rayon de courbure minimum sera légèrement plus grand. Dans le cas d'installations fixes, le câble est généralement dans un état statique, le rayon de courbure minimum peut donc être relativement plus petit.
Pour les applications mobiles : 7,5 x le diamètre extérieur du câble
Pour les installations fixes : 5 x le diamètre extérieur du câble
La différence entre les câbles de servomoteur et les câbles ordinaires
+
-
But:
Les câbles de servomoteur sont spécialement conçus pour connecter des servomoteurs et des équipements associés afin de transmettre des signaux de commande, des signaux de retour et une alimentation électrique, etc., afin d'obtenir un contrôle de mouvement et un retour de position précis.
Les câbles ordinaires sont utilisés pour diverses connexions électriques générales, telles que la transmission d'énergie, la transmission de données, la transmission de signaux, etc., et sont souvent utilisés dans des applications domestiques, commerciales et industrielles.
Performances électriques :
Les câbles de servomoteur ont généralement des exigences de performances électriques plus élevées, telles qu'une capacité anti-interférence plus élevée, un retard de signal plus faible, une capacité de transport de courant plus élevée, etc., pour répondre aux besoins des systèmes de contrôle de précision.
Les câbles ordinaires ont généralement des performances électriques plus générales et conviennent aux besoins généraux de connexion électrique, mais peuvent ne pas convenir aux systèmes de contrôle de précision.
Conception structurelle :
Les câbles de servomoteurs ont généralement des conceptions structurelles plus complexes pour s'adapter aux exigences de contrôle et aux environnements de travail complexes, et peuvent contenir plus de fils, de couches de blindage, de matériaux isolants, etc.
La structure des câbles ordinaires est relativement simple et comprend généralement des fils, des matériaux isolants et des couches de protection externes pour répondre aux besoins de base en matière de connexion électrique.
Durabilité:
Les câbles de servomoteurs ont généralement une durabilité et une capacité anti-interférence plus élevées pour s'adapter aux conditions difficiles telles que des charges élevées, des températures élevées, des vibrations, etc. dans les environnements industriels.
Les câbles ordinaires peuvent être durables dans les applications générales, mais peuvent ne pas offrir les hautes performances et la durabilité requises pour les câbles de servomoteurs.
Combien de fils possède un servomoteur ?
+
-
Servomoteurs triphasés : les servomoteurs utilisés dans la plupart des applications industrielles sont des moteurs triphasés, qui comportent généralement 3 fils d'alimentation principaux, la phase A, la phase B et la phase C. De plus, des fils supplémentaires peuvent être inclus pour la mise à la terre ou autre. transmission des signaux.
Servomoteurs monophasés : Certains servomoteurs plus petits peuvent être des moteurs monophasés, qui disposent généralement de 2 fils d'alimentation (positif et négatif) et d'éventuels fils supplémentaires pour la transmission du signal ou la mise à la terre.
Servomoteurs multipolaires : dans certains servomoteurs hautes performances ou applications spéciales, il peut y avoir plus de fils pour prendre en charge des systèmes de contrôle et de retour plus complexes, tels que des signaux de retour d'encodeur, des capteurs de température, etc.
Qu'est-ce qu'un câble de servomoteur ?
+
-
Le câble de servomoteur est un câble spécial utilisé pour connecter les servomoteurs et les contrôleurs. Il a une conception et une structure spéciales pour répondre à des exigences élevées en matière de transmission du signal, d'anti-interférence et de durabilité. Il comprend généralement des fils pour la transmission de l'alimentation, des données et des signaux de retour, ainsi que d'éventuelles couches de blindage et matériaux d'isolation. Les types d'interface courants incluent le câble M12, le câble M23, etc.
Le câble du codeur du servomoteur doit-il être blindé ?
+
-
Le câble de l'encodeur du servomoteur doit être blindé car le système d'asservissement est généralement utilisé dans un environnement industriel et peut être fortement affecté par les interférences électromagnétiques.
Comment fonctionne un câble codeur pour servo variateur ?
+
-
Le câble codeur du servo variateur est utilisé pour transmettre des signaux de retour de position et de vitesse en connectant le codeur et le variateur. Son principe de fonctionnement comprend généralement les étapes suivantes :
Fonctionnement de l'encodeur : l'encodeur est installé sur le servomoteur et convertit ces informations en signaux numériques en détectant la position et la vitesse du rotor du moteur.
Transmission du signal : l'encodeur transmet des signaux numériques de position et de vitesse au servomoteur via le câble de l'encodeur. Les fils du câble du codeur transmettent ces signaux du codeur au variateur.
Décodage du variateur : Le variateur reçoit les signaux transmis par le codeur et contrôle la rotation du moteur en fonction de ces signaux. Le variateur ajuste la rotation du moteur en fonction des signaux de retour de position et de vitesse reçus pour obtenir un contrôle de position et un contrôle de vitesse précis.
Contrôle de rétroaction : le variateur utilise les informations de position et de vitesse obtenues à partir de l'encodeur, les compare à la valeur définie et ajuste la sortie du moteur pour garantir que le mouvement réel est cohérent avec le mouvement attendu. Ce contrôle en boucle fermée permet au système d'asservissement d'obtenir un contrôle de mouvement stable et de haute précision.
Comment fonctionne un servofrein ?
+
-
Les servofreins sont généralement des freins électromagnétiques qui remplissent des fonctions de freinage ou de desserrage en contrôlant la force électromagnétique. Son principe de fonctionnement est le suivant :
Contrôle de la force électromagnétique : le servofrein contient une bobine électromagnétique à l'intérieur, qui génère une force électromagnétique lorsqu'il est alimenté. Cette force électromagnétique amène le disque de frein à l'intérieur du frein à entrer en contact avec le corps de frein fixé sur l'arbre du servomoteur, réalisant ainsi la fonction de freinage.
Desserrage du frein : lorsque le frein doit être desserré, le système de commande déconnecte l'alimentation de la bobine électromagnétique, de sorte que la force électromagnétique disparaît, et le contact entre le disque de frein et le corps du frein est également relâché, relâchant ainsi le frein.
Stabilité et fiabilité : les servofreins sont généralement conçus avec une structure à ressort précontraint. Même en cas de panne de courant ou de panne, le frein restera en état de freinage, assurant ainsi la stabilité et la fiabilité du dispositif mécanique.
Comment connecter le câble du servomoteur ?
+
-
D'une manière générale, les étapes de câblage du servomoteur sont les suivantes :
Confirmez le câble d'alimentation et le câble de terre : Tout d'abord, confirmez le câble d'alimentation et le câble de terre. Le câble d'alimentation est généralement rouge et le câble de terre est généralement marron ou noir. Connectez le câble d'alimentation au port d'alimentation correspondant et le câble de terre au port de terre.
Connectez le signal de commande : Le câble du signal de commande est généralement orange, jaune, blanc ou bleu. Selon l'identification de l'interface du contrôleur ou du pilote, connectez le câble de signal de commande au port correspondant.
Réparez la connexion : assurez-vous que toutes les connexions sont fermes et fiables pour éviter tout relâchement ou mauvais contact.
Comment distinguer les câbles d'asservissement ?
+
-
1. Nombre de câbles codeur
Premièrement, la définition du câble codeur se distingue par le nombre de câbles codeur du servomoteur. D'une manière générale, il existe trois ou quatre câbles codeurs. S'il y a trois câbles codeur, ils correspondent respectivement à la phase A, à la phase B et à la phase Z et sont utilisés pour détecter la phase et le sens de rotation du moteur ; s'il y a quatre câbles codeur, en plus de la phase A, de la phase B et de la phase Z, il y a également une ligne électrique.
2. Couleur du câble codeur
Deuxièmement, la définition du câble codeur se distingue par la couleur du câble codeur. Les couleurs des câbles d'encodeur de servomoteur de différents fabricants et modèles peuvent varier légèrement, mais d'une manière générale, la couleur du câble de phase A est verte ou noire, la couleur du câble de phase B est rouge ou blanc, la couleur de la phase Z le câble est bleu ou jaune et la ligne électrique est généralement rouge ou marron. Si vous n'êtes pas sûr de la définition du câble codeur, vous pouvez vérifier les spécifications correspondantes.
3. Interface du câble codeur
Enfin, la définition du câble codeur se distingue par l'interface du câble codeur du servomoteur. De manière générale, il existe deux types d'interfaces pour les câbles codeurs, à savoir les bornes et les fiches. S'il s'agit d'une interface de terminal, vous devez utiliser un tournevis pour connecter le câble au terminal du contrôleur ou du variateur ; S'il s'agit d'une interface enfichable, vous devez insérer le câble dans la fiche du contrôleur ou du lecteur.
A quoi servent les servomoteurs ?
+
-
Les servomoteurs sont souvent utilisés dans des applications qui nécessitent un contrôle précis de la position, de la vitesse et du couple, telles que les machines industrielles, la robotique, l'usinage CNC, etc. Les servomoteurs peuvent ajuster avec précision la position et la vitesse de l'arbre de sortie en fonction du signal d'entrée, et sont souvent utilisés dans des scénarios nécessitant un contrôle de mouvement de haute précision.
A quoi servent les encodeurs ?
+
-
Les encodeurs sont utilisés pour mesurer la position, la vitesse et la direction du moteur ou du mouvement mécanique afin de fournir des informations de retour précises. Dans les systèmes d'asservissement, les encodeurs sont généralement utilisés pour surveiller la position du rotor du moteur et envoyer des signaux de retour au système de contrôle afin d'obtenir un contrôle en boucle fermée et d'assurer la précision et la stabilité du système. Les encodeurs sont également largement utilisés dans les équipements d'automatisation, les robots, les systèmes CNC et d'autres domaines.
Que signifient les couleurs des câbles de servo ?
+
-
Masse (GND) :
Habituellement, le marron ou le noir est utilisé pour représenter le fil de terre, connecté à la borne négative de la batterie.
Puissance des servos (Vservo) :
Habituellement, le rouge est utilisé pour représenter la puissance du servo, connectée à la borne positive de la batterie.
Ligne de signal de servocommande :
Il peut être orange, jaune, blanc ou bleu, utilisé pour transmettre des signaux de contrôle tels que le contrôle de position et de vitesse.
Quel calibre de fil les servos utilisent-ils ?
+
-
Le calibre de fil couramment utilisé pour les servomoteurs dépend des exigences de puissance, de courant et d'application du moteur. De manière générale, les servomoteurs de plus petite puissance peuvent utiliser des fils plus fins, tandis que les servomoteurs de puissance plus élevée nécessitent des fils plus épais pour transporter des courants plus élevés. Les calibres de fil courants incluent des diamètres de fil allant de 22AWG à 16AWG.
