RS-485, également appelé EIA-485, est un protocole de communication standard utilisé pour la transmission de données en série dans les applications industrielles et commerciales. Il précise les caractéristiques électriques des câbles et connecteurs utilisés dans le réseau RS-485.
Lors de la configuration d'un réseau RS-485, plusieurs types de câbles sont couramment utilisés. Ces câbles sont conçus pour fournir une communication fiable et insensible au bruit sur de longues distances. Voici les principaux types de câbles utilisés pour RS-485 :
Câble à paire torsadée : les câbles à paire torsadée sont le type le plus couramment utilisé pour les réseaux RS-485. Ils se composent de deux conducteurs en cuivre isolés torsadés ensemble pour réduire les interférences électromagnétiques (EMI) et la diaphonie. Les câbles à paires torsadées les plus populaires pour RS-485 sont les câbles de catégorie 5e (CAT5e) et de catégorie 6 (CAT6). Ces câbles ont une bande passante plus élevée et sont capables de supporter des débits de données plus élevés sur de plus longues distances.

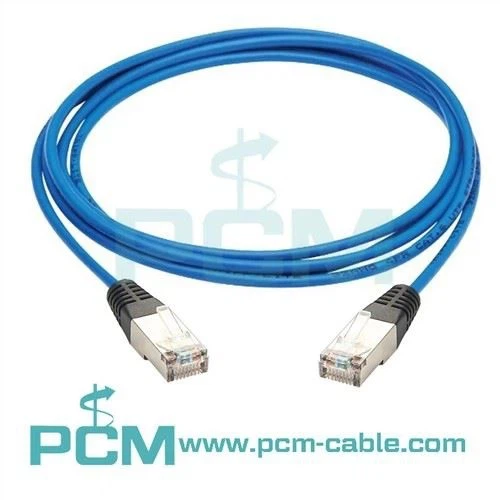

Câble à paires torsadées blindées (STP) : les câbles STP sont similaires aux câbles à paires torsadées, mais avec une couche de blindage métallique supplémentaire. Le blindage offre une meilleure protection contre les interférences électromagnétiques externes, ce qui rend les câbles STP adaptés aux environnements à haut niveau de bruit électrique. Les câbles STP sont couramment utilisés dans les environnements industriels où se trouvent des moteurs, des équipements haute tension ou d'autres sources d'interférences électriques.
Câble à paires torsadées non blindées (UTP) : les câbles UTP sont similaires aux câbles STP, mais n'ont pas de blindage métallique. Ils sont plus abordables et plus faciles à installer que les câbles STP, mais ils offrent moins de protection contre les EMI. Les câbles UTP conviennent aux réseaux RS-485 dans les environnements à faible bruit ou lorsque les câbles sont courts et éloignés des sources d'interférences.
Câble multiconducteur : dans certains cas, des câbles multiconducteurs avec des paires blindées individuellement ou une construction quadruple sont utilisés pour les installations RS-485. Ces câbles se composent de plusieurs paires torsadées ou de configurations quadruples dans une seule gaine de câble. Ils offrent une flexibilité lors de la connexion de plusieurs appareils RS-485 en un seul câble, réduisant le nombre de câbles requis et simplifiant le processus d'installation.
Lors de la sélection d'un câble pour un réseau RS-485, il est essentiel de prendre en compte des facteurs tels que la distance entre les appareils, les exigences en matière de débit de données, les conditions environnementales et la présence de bruit électrique. Il est également important de suivre les recommandations du fabricant et de respecter la norme RS-485 pour garantir une communication fiable.
En plus des câbles, une terminaison appropriée est essentielle dans les réseaux RS-485. Des résistances de terminaison sont placées aux deux extrémités du câble pour minimiser les réflexions du signal et assurer l'intégrité du signal. La valeur des résistances de terminaison correspond généralement à l'impédance caractéristique du câble, qui est généralement de 120 ohms pour RS-485.
Dans l'ensemble, la sélection de câbles pour les réseaux RS-485 dépend des exigences spécifiques de l'installation, et des facteurs tels que la distance, le bruit et le budget jouent un rôle important dans la détermination du type de câble le plus approprié.
