Comprendre le rôle du câble d'E/S dans les caméras Dalsa Genie Nano - Connaissances

Introduction

La série Dalsa Genie Nano est largement utilisée dans les systèmes d'imagerie industrielle et de vision industrielle, connus pour leurs hautes performances et leur fiabilité. Une partie critique mais souvent négligée de sa configuration est laCâble E/S, qui permet à la caméra de communiquer avec des appareils externes tels que des déclencheurs, des lumières et des contrôleurs. Comprendre le rôle de ce câble est essentiel pour obtenir une capture d'image stable et précise dans des environnements exigeants.

1. Qu'est-ce que le câble d'E/S Dalsa Genie Nano ?

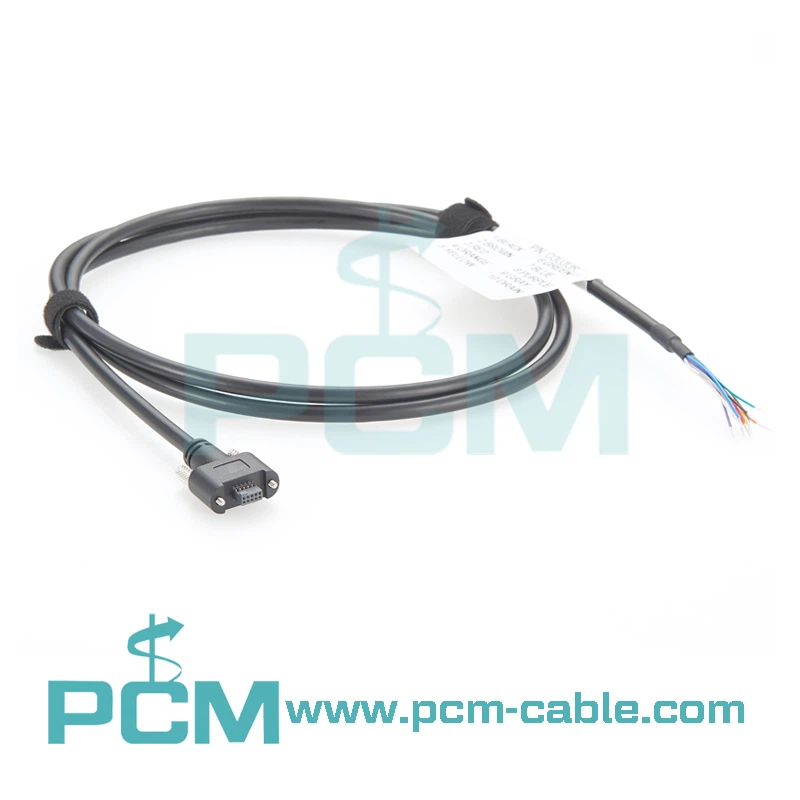

LeCâble d'E/S Dalsa Genie Nano Flying Leadscomporte unConnecteur Samtec 10 brochesdu côté de la caméra etfils volants (fils ouverts)de l'autre.
Cette conception offre une flexibilité maximale, permettant aux intégrateurs de systèmes de câbler des signaux directement aux automates, aux contrôleurs ou aux systèmes d'éclairage en fonction des besoins spécifiques de l'application.

Spécifications clés :

Connecteur côté caméra :Samtec 10 broches (femelle)
Autre côté:Des pistes volantes
Fonctions :Entrée de déclenchement, sortie stroboscopique, GPIO et contrôle de puissance
Longueur typique :1-20 mètres

2. Le rôle du câble d'E/S dans les caméras Genie Nano

Le câble E/S fait office depont de communicationentre la caméra et l’équipement externe. Il transmet des signaux de contrôle critiques qui coordonnent le timing et l’éclairage de la capture d’image.

Les principales fonctions incluent :

Entrée de déclenchement (TRIGGER+ / TRIGGER–)

Démarre l'acquisition d'images en synchronisation avec les capteurs ou les positions du convoyeur.

Sortie stroboscopique (STROBE+ / STROBE–)

Contrôle l’éclairage externe avec précision pendant l’exposition de l’appareil photo.

GPIO (E/S à usage général)

Utilisé pour une communication supplémentaire avec les contrôleurs d'automatisation ou les dispositifs de sécurité.

Alimentation et mise à la terre

Assure une tension et une mise à la terre constantes lorsque vous n'utilisez pas l'alimentation via Ethernet (PoE).

Sans une connexion E/S fiable, même la meilleure caméra peut subir de faux déclenchements ou une synchronisation d'image instable.

3. Applications typiques

Le câble Genie Nano I/O est utilisé dans une large gamme deindustriel et automatisationsystèmes :

Lignes d'inspection de vision industrielle– un déclenchement précis basé sur des capteurs de détection de produits.
Automatisation de l'emballage et de l'étiquetage– capture d’image synchronisée avec le contrôle de mouvement.
Guidage de vision robotique– coordination temporelle entre les caméras et les bras robotiques.
Synchronisation de l'éclairage– synchronisation précise du stroboscope pour une capture d'image à grande vitesse-.

Cette conception de laisse volante flexible-la rend idéale pourcâblage et intégration personnalisésdans des environnements divers.

4. Qualité du câble et intégrité du signal

Les environnements d’imagerie industrielle contiennent souvent du bruit électrique provenant des moteurs, des relais et des variateurs. Un câble mal blindé peut entraîner des erreurs de communication ou des déclencheurs instables.

Lors de la sélection d'un câble d'E/S, assurez-vous qu'il fournit :

Blindage completpour la protection EMI
Isolation de qualité-industriellepour une longue durée de vie
Conducteurs flexiblespour un routage facile dans les espaces confinés
Mise à la terre appropriéepour garantir l'intégrité du signal

Ces fonctionnalités garantissent une synchronisation fiable entre la caméra et le système de contrôle.

5. Choisir un câble de remplacement fiable

Si votre originalCâble d'E/S Dalsa Genie Nano Flying Leadsest endommagé, abandonné ou trop coûteux à trouver, des câbles de remplacement compatibles sont disponibles.

Notreremplacement personnalisé-du câble d'E/S Dalsa Genie Nanoest construit pour correspondre à l'originalBrochage Samtec 10 broches et caractéristiques électriques, garantissant des performances transparentes.

Notre câble de remplacement offre :

Compatibilité 1:1 avec la caméra Dalsa Genie Nano
Connecteur Samtec 10 broches (côté caméra) + fils volants
Blindage complet pour la résistance EMI
Longueur et étiquetage des fils personnalisables pour une installation facile
Matériaux de qualité industrielle-conformes RoHS

Ce câble de remplacement est idéal pour les intégrateurs de systèmes qui ont besoin de performances fiables et de flexibilité dans le câblage des E/S des caméras.

Contactez-nouspour demander la fiche technique ou un devis dès aujourd’hui.
