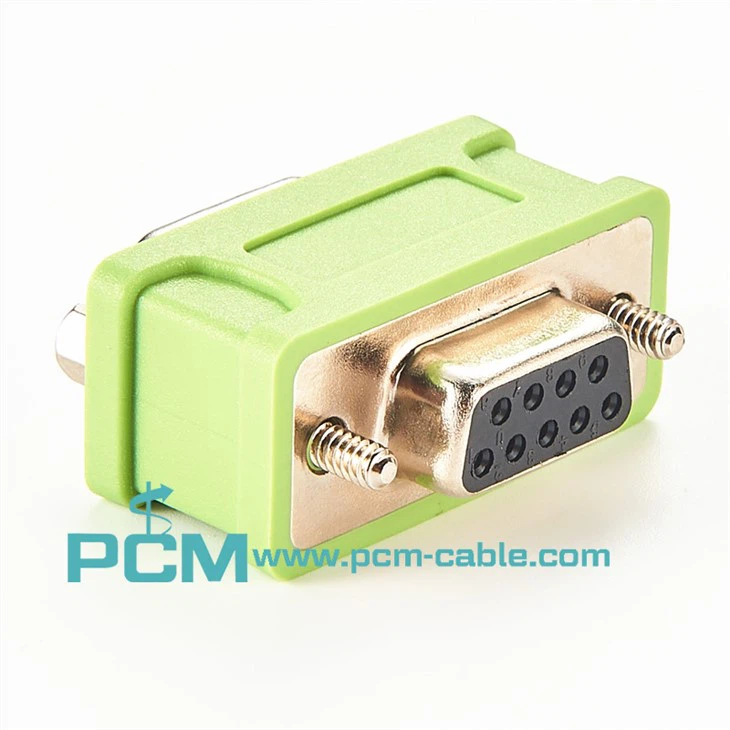

Terminaison CAN, 120 Ohm, DB9

Conçu pour la communication par bus CAN automobile. Peut être utilisé directement pour des appareils tels que ZLG-USBCAN, boîtier VECTOR-CAN, Vechle SPY, etc.

Entre CAN High (broche 7) et CAN Low (broche 2) se trouve une résistance de terminaison CAN intégrée de 120 ohms.

Résistances de terminaison et de polarisation

Un réseau RS-485 standard (par exemple, MPI, DP) doit utiliser des résistances de terminaison et des résistances de polarisation. Les résistances de terminaison et de polarisation peuvent également être omises pour les câbles réseau très courts, les tests temporaires ou en laboratoire.

Résistance de polarisation : la résistance de polarisation est utilisée pour assurer la relation relative entre les signaux A et B lorsque la situation électrique est compliquée, et pour assurer la fiabilité des signaux "0" et "1".

Les connecteurs réseau PROFIBUS de Siemens disposent déjà de résistances de terminaison et de polarisation intégrées qui peuvent être facilement activées ou désactivées à l'aide d'un interrupteur. L'interrupteur de résistance terminale de la fiche de la borne réseau doit être placé en position "ON" ; l'interrupteur de résistance terminale de la prise du site intermédiaire doit être placé en position "OFF".

Les valeurs des résistances de terminaison et de polarisation sont entièrement conformes aux ports de communication Siemens et aux câbles PROFIBUS.

En fermant l'interrupteur de résistance terminale de la prise réseau dans le réseau, il est très pratique de couper la transmission du signal d'une partie du réseau derrière la prise.

Lors de la communication avec d'autres appareils (à l'aide d'un câble PROFIBUS), le port de communication de l'autre partie peut ne pas être du type de broche D-SUB9, ou les définitions des broches peuvent être complètement différentes. Par exemple, l'onduleur Siemens MM4x0, le port de communication RS-485 adopte la forme de câblage du terminal. Dans ce cas, il est nécessaire de connecter une résistance terminale. Siemens peut fournir une résistance externe relativement régulière. Pour d'autres équipements, il peut être fait selon les données techniques du "Manuel du système S7-200".

La taille de la résistance de borne et de la résistance de polarisation du connecteur réseau Siemens correspond à l'impédance caractéristique du câble PROFIBUS Siemens. Il est fortement recommandé aux utilisateurs d'utiliser le câble Siemens PROFIBUS et la prise réseau. Beaucoup de problèmes peuvent être évités.
